西門子6SE70變頻器故障報警F011維修檢測

1. 故障現象與診斷流程

F011報警為6SE70變頻器典型過流保護動作，表現為運行中突然停機且無法自動復位。診斷需遵循以下步驟：

初步隔離?：斷開電機負載，空載運行觀察是否仍報F011。若故障消失，則問題在外部負載；若持續報警，則需檢查變頻器內部

電壓檢測?：測量CUVC板X103端口的±15V供電電壓。正常值應為±15V±5%，若電壓異常，需檢查PEU板上的L4972開關電源芯片及外圍電路

信號驗證?：通過參數P100切換控制模式（如P100=1無速度反饋模式），觀察故障是否復現，以排除編碼器信號干擾

2. 核心故障原因分析

2.1 硬件層面

電流檢測回路失效?：厚膜電路（檢測芯片）集成于PEU板，其±15V供電異常會導致信號中斷。常見故障點為自舉電容短路或L4972芯片損壞，表現為CUVC板無電流反饋信號

IGBT模塊擊穿?：過流或散熱不良導致IGBT短路，觸發硬件保護。需通過萬用表二極管檔檢測模塊C-E極間阻值，正常應為無窮大

光纖傳輸異常?：IVI板與IGD板間光纖連接器松動或老化，在停車重啟時易誤報F011。需檢查光纖接口緊固度及信號波形

2.2 外部因素

負載突變?：電機啟動時機械卡死或過載，導致電流瞬間超限。案例顯示，45kW提升機因電機匝間短路引發F011，更換電機后解決

參數設置不當?：加速時間（P112）過短或力矩提升（P164）過高，使電流超出變頻器容量。需根據負載特性優化參數

2.3 環境與維護

散熱不良?：MCC室溫度超過40℃時，IGBT溫升加速，觸發過流保護。需清理散熱通道并確保通風量≥20m3/h

絕緣下降?：電機或電纜對地絕緣電阻低于0.5MΩ（用500V搖表測量），導致漏電流過大。需檢查電機繞組及電纜接頭

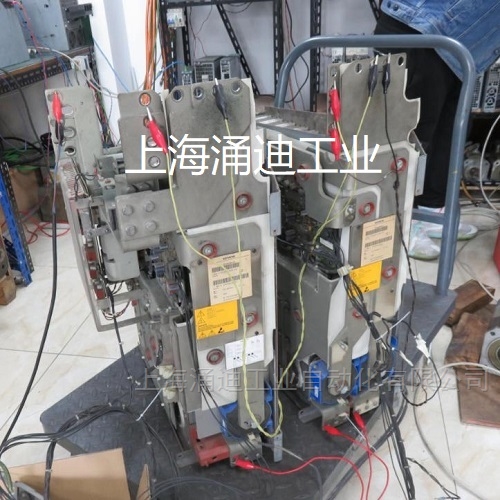

3. 維修與預防措施

3.1 維修方法

電流檢測回路修復?：更換PEU板上的厚膜電路或L4972芯片，并重新校準±15V電壓。

IGBT模塊更換?：整組更換IGBT模塊及驅動板，避免局部維修后復發。更換后需進行動態測試

光纖維護?：使用酒精清潔光纖接口，并更換老化連接器。案例顯示，緊固光纖后F011報警頻率顯著降低

3.2 預防性維護

定期巡檢?：每季度測量電機絕緣電阻（≥1MΩ），并檢查散熱風扇運行狀態

參數備份?：保存正常運行的參數組（如P100=3無速度反饋模式），故障時快速恢復
